フランジュボールバルブは双方向ですか？これは、流体制御業界の多くの専門家の心にしばしば生じる問題です。フランジュボールバルブの大手サプライヤーとして、私はクライアントから何度もこのクエリに遭遇しました。このブログでは、フランジ付きボールバルブの双方向性、それに影響を与える要因、およびさまざまなアプリケーションにおけるその意味を探ります。
フランジ付きボールバルブの理解
双方向性の側面を掘り下げる前に、フランジのあるボールバルブが何であるかを簡単に理解しましょう。フランジ付きボールバルブは、ボールを使用してパイプラインを介して流体の流れを制御する四半期の一種です。ボールには真ん中に穴（ボア）があります。バルブが開いていると、ボアはパイプラインと整列し、流体が通過できるようにします。バルブが閉じられると、ボールは90度回転し、流れをブロックします。バルブのフランジは、パイプラインに接続するために使用され、安全で漏れのある接続を提供します。

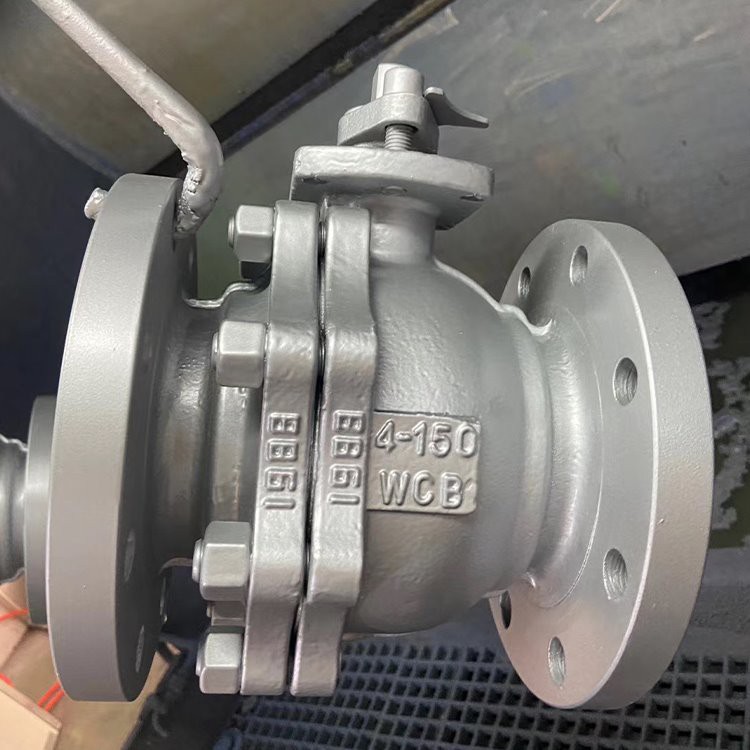

私たちは、幅広いフランジングボールバルブを提供していますWCBフランジ付きボールバルブ、dinフランジドボールバルブ、 そしてフランジボールバルブ10k。これらのバルブは、圧力、温度、流体タイプの点でさまざまな工業要件を満たすように設計されています。
フランジ付きボールバルブの双方向性
一般に、ほとんどのフランジ付きボールバルブは双方向です。これは、パイプラインを介して両方向の流体の流れを制御できることを意味します。ボールの設計とシーリングメカニズムにより、フロー方向に関係なく、効果的なシャットオフが可能になります。バルブが閉じられると、ボールは両側の座席に対して緊密なシールを作成し、液体の通過を防ぎます。
フランジ付きボールバルブの双方向の特徴は、いくつかの利点を提供します。まず、パイプライン設計の柔軟性を提供します。エンジニアは、フロー方向を心配することなく、バルブをパイプラインに設置できます。これにより、インストールプロセスが簡素化されます。第二に、いくつかの再循環または可逆的なフローアプリケーションなど、流れ方向が変化する可能性のあるシステムでは、問題なく双方向フランジ付きボールバルブを使用できます。
ただし、すべてのフランジ付きボールバルブが厳密に双方向であるわけではないことに注意することが重要です。一部の特殊なボールバルブは、一方向の流れのみに設計されています。これらのバルブには、特定の方向がマークされていることがよくあり、間違った方向にそれらを取り付けると、シーリング性能が低下したり、バルブの故障さえも発生する可能性があります。
双方向性に影響する要因
いくつかの要因が、フランジ付きボールバルブが本当に双方向であるかどうかに影響を与える可能性があります。
シーリングデザイン
バルブのシーリング設計は重要な要素です。ほとんどの標準的なフランジ付きボールバルブは、柔らかい着座デザインを使用します。ここでは、ボールはPTFE（ポリテトラフルオロエチレン）などの柔らかい素材に対してシールします。柔らかい材料は、柔らかい材料が両側からボールの表面に適合し、効果的なシールを作成できるため、通常は双方向です。
一方、いくつかの金属 - 着席ボールバルブには、双方向性に制限がある場合があります。金属 - 着座バルブは、高温または高圧アプリケーションでよく使用されます。金属から - 金属シーリングは、適切な座席とシーリングを確保するために特定のフロー方向を必要とする場合があります。場合によっては、流れの圧力を使用して、ボールをシートに押し付けるのを支援し、フロー方向が逆になった場合、シーリング性能が損なわれる可能性があります。
圧力と温度
動作圧力と温度も役割を果たします。高い圧力では、ボールに加えられた力とシートはシーリング性能に影響を与える可能性があります。場合によっては、一方向に高い圧力差があると、ボールがわずかに変形し、逆方向のシールに影響を与える可能性があります。
同様に、高温では、バルブの材料、特にシーリング材料が拡張または収縮する可能性があります。これにより、ボールとシート間の適合が変化する可能性があり、極端な場合は、バルブの双方向シーリング能力に影響を与える可能性があります。
流体タイプ
バルブを流れる液体の種類は、双方向性にも影響を与える可能性があります。腐食性または研磨液は、時間の経過とともにシール表面を摩耗させる可能性があります。フローパターンのために摩耗が不均一な場合、バルブの両方向に効果的にシールする能力に影響を与える可能性があります。たとえば、流体に固体粒子が含まれている場合、粒子は流れによって運ばれ、シートの片側でより多くの摩耗を引き起こす可能性があり、逆の流れ方向に潜在的なシーリング問題が発生します。
双方向フランジ付きボールバルブのアプリケーション
双方向フランジ付きボールバルブさまざまな業界で幅広い用途を見つけます。
石油およびガス産業
石油およびガス部門では、原油、天然ガス、精製製品を輸送するために、双方向フランジ付きボールバルブがパイプラインで使用されています。これらは、パイプラインピギングプロセスや貯蔵タンクの充填および排出操作など、操作中に流れ方向が変化する可能性のあるアプリケーションに適しています。
化学産業
化学プラントでは、異なる化学物質の流れを制御するために、双方向フランジ付きボールバルブが使用されます。双方向の動作の柔軟性により、反応物または製品の流れをプロセスのさまざまな段階で逆転させる必要がある複雑な化学処理システムに簡単に統合できるようになります。
水処理プラント
水処理施設では、これらのバルブは、配水および処理パイプラインに使用されます。それらは、両方向の水の流れを制御するために使用できます。これは、フィルターの逆洗浄や処理された水の再循環などのプロセスに役立ちます。
バルブの選択における双方向性の意味
特定のアプリケーション用にフランジ付きボールバルブを選択する場合、双方向性の要件を慎重に検討する必要があります。
アプリケーションが双方向の流れを伴う場合、真に双方向バルブを選択する必要があります。これにより、バルブが両方のフロー方向で信頼できるシャットを提供し、漏れのリスクを減らし、システムの安全性と効率を確保できるようになります。
一方、流れが常に一方向にある場合、単方向バルブはよりコスト - 効果的なオプションになる可能性があります。単方向バルブは、特定のフロー方向のシーリング性能を最適化するように設計できます。これにより、長期のパフォーマンスが向上し、メンテナンスコストが削減される可能性があります。
結論
結論として、ほとんどのフランジ付きボールバルブは双方向ですが、双方向性能に影響を与える可能性のある要因を理解することが不可欠です。シーリングデザイン、圧力、温度、および流体タイプはすべて、バルブが両方のフロー方向に効果的にシールできるかどうかを判断する上で役割を果たします。
フランジュボールバルブのサプライヤーとして、さまざまな双方向性要件を満たすために、包括的な範囲の製品を提供しています。可逆的なフローアプリケーションのために双方向バルブが必要であろうと、特定の方向フローシステムのための単方向バルブが必要かどうかにかかわらず、適切なソリューションを提供できます。
フランジ付きボールバルブの市場にいて、アプリケーションに適したバルブを選択する際にさらに情報や支援が必要な場合は、詳細な議論をお気軽にお問い合わせください。私たちの専門家チームは、あなたがあなたの流体制御のニーズに最適な選択をするのを助ける準備ができています。
参照
- バルブハンドブック、CRCプレス
- 産業用バルブ：設計とアプリケーション、エルゼビア
