ニードルバルブの信頼できるサプライヤーとして、私はこれらの重要なコンポーネントの流量範囲に関する問い合わせによく遭遇します。流量範囲を理解することは、特定の用途に適したニードルバルブを選択するために重要です。このブログ投稿では、ニードル バルブの流量範囲に影響を与える要因を詳しく説明し、情報に基づいた意思決定に役立つ貴重な洞察を提供します。
ニードルバルブとは何ですか?
流量範囲について説明する前に、ニードルバルブとは何かを簡単に説明します。ニードルバルブは、テーパーニードルを使用して小さなオリフィスを通る流体の流れを制御するタイプのバルブです。ニードルはシートにねじ込まれており、バルブステムを回すことでニードルを上下に動かしてオリフィスの大きさを調整し、流量を調整できます。ニードルバルブは、実験室の機器、計装、油圧システムなど、正確な流量制御が必要な用途でよく使用されます。
流量範囲に影響を与える要因
ニードルバルブの流量範囲にはいくつかの要因が影響します。これらの要因を理解すると、アプリケーションに適切な流量範囲を決定するのに役立ちます。
1. バルブサイズ
ニードルバルブのサイズは、流量範囲を決定する主な要素の 1 つです。一般に、大きなバルブは小さなバルブよりも高い流量能力を持っています。バルブのサイズは通常、公称パイプ サイズ (NPS) またはバルブ本体の外径 (OD) によって指定されます。ニードルバルブを選択する際には、過度の圧力降下を引き起こすことなく、必要な流量に対応できるサイズを選択することが重要です。
2. 針の設計
ニードルの設計も流量範囲において重要な役割を果たします。ニードルにはさまざまな形状やテーパーがあり、バルブの流れ特性に影響を与えます。急なテーパーを備えたニードルは、より正確な流量制御を提供しますが、より緩やかなテーパーを備えたニードルと比較して流量能力が低下する可能性があります。材質が異なれば摩擦係数や耐摩耗性も異なるため、ニードルの材質も流量範囲に影響を与える可能性があります。
3. シートのデザイン
ニードルバルブのシート設計も重要な要素です。シートは、流れを制御するためにニードルがシールされる表面です。適切に設計されたシートは、密閉性を高めて漏れを最小限に抑えながら、スムーズな流量調整を可能にします。シートの材質と仕上げは、流量範囲に影響を与える可能性があります。シートが粗かったり損傷したりすると、摩擦が増加し、流量が低下する可能性があります。
4. 差圧
ニードルバルブの前後の差圧は、バルブの入口と出口の間の圧力差です。一般に、差圧が高くなると流量が増加しますが、バルブのコンポーネントにかかる応力も増加します。用途で予想される最大圧力差に漏れや損傷を与えることなく耐えられるニードルバルブを選択することが重要です。
5. 流体の特性
粘度、密度、温度など、制御される流体の特性も流量範囲に影響を与える可能性があります。粘性流体はバルブを通過するためにより多くのエネルギーを必要とするため、流量が低下する可能性があります。高温の流体はバルブの材質の膨張や劣化を引き起こし、バルブの性能や流量範囲に影響を与える可能性があります。
一般的な流量範囲
ニードルバルブの流量範囲は、上記の要因によって大きく異なります。ただし、一般的なガイドラインとして、ニードル バルブの流量範囲は通常、数ミリリットル/分 (mL/min) から数百リットル/分 (L/min) までです。
実験装置や分析機器などの小規模用途では、流量範囲 0.1 ～ 10 mL/min のニードル バルブが一般的に使用されます。これらのバルブは、低流量を正確に制御できるように設計されており、多くの場合、精度と信頼性を確保するために高品質の材料で作られています。
化学処理や石油・ガス生産などの産業用途では、1 ～ 100 L/min 以上の流量範囲のニードル バルブが必要になる場合があります。これらのバルブは通常、サイズが大きく、より高い圧力と流量を処理できるように設計されています。
用途に適したニードルバルブの選択
用途に合わせてニードルバルブを選択する際は、必要な流量範囲、差圧、流体特性、動作条件など、システムの特定の要件を考慮することが重要です。適切なニードルバルブを選択するための手順をいくつか示します。
1. 必要な流量を決定します。
アプリケーションに必要な最大流量と最小流量を計算します。プロセス要件、システム容量、将来の拡張計画などの要素を考慮してください。
2. 圧力差を考慮する
バルブ両端の最大圧力差を決定します。これは、漏れや損傷がなく圧力に耐えられるバルブを選択するのに役立ちます。
3. 流体の特性を評価する
制御される流体の粘度、密度、温度、化学的適合性を考慮してください。流体の特性に応じたバルブの材質と設計を選択してください。
4. バルブのサイズとタイプを選択します
必要な流量、差圧、流体特性に基づいて、適切なバルブ サイズとタイプを選択します。バルブ本体の材質、ニードルの設計、シートの設計、端部の接続などの要素を考慮してください。
5. 仕入先への相談
どのニードルバルブがお客様の用途に最適であるかわからない場合は、信頼できるサプライヤーにご相談ください。知識豊富なサプライヤーが技術的なアドバイスを提供し、お客様の特定のニーズに適したバルブの選択をお手伝いします。
当社のニードルバルブ製品
当社はニードルバルブのリーディングサプライヤーとして、お客様の多様なニーズにお応えする高品質な製品を幅広く提供しています。当社のニードルバルブはさまざまなサイズ、材質、構成で入手でき、正確な流量制御と信頼性の高い性能を提供するように設計されています。
当社の人気商品のひとつが、ステンレス製ニードルバルブ1/4。このバルブは高級ステンレス鋼を使用しており、耐食性、耐久性に優れています。公称パイプサイズは 1/4 インチで、液体または気体の正確な流量制御が必要な用途に適しています。

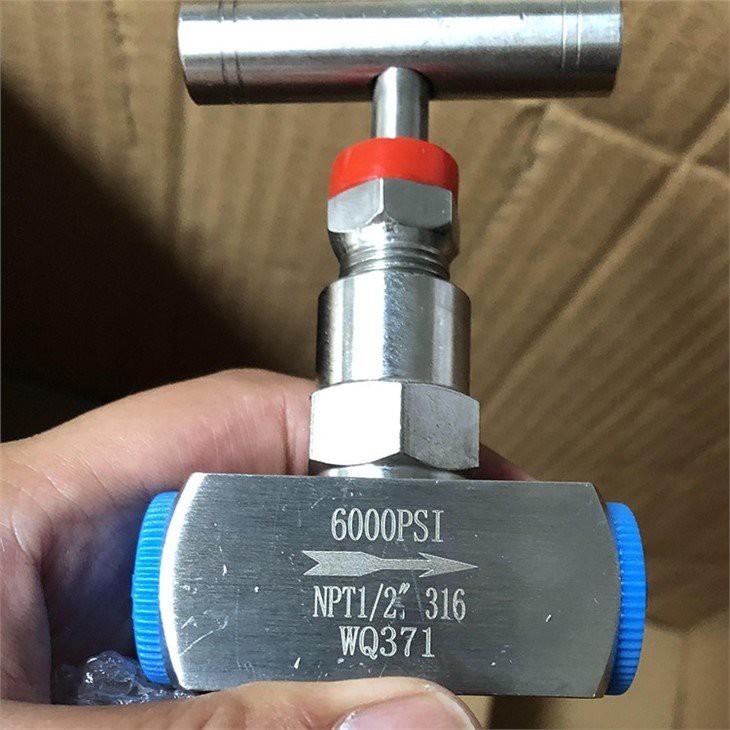

また、ニードルバルブ Ss316そしてニードルバルブ Ss316、SS316ステンレス鋼で作られています。これらのバルブは、腐食環境や高圧用途での使用に最適です。お客様の特定の要件を満たすために、さまざまなサイズと構成が用意されています。
調達・ご相談に関するお問い合わせ
用途に合わせてニードルバルブが必要な場合は、ぜひ弊社までご購入・ご相談ください。当社の専門家チームは、適切なバルブの選択を支援し、可能な限り最善のソリューションを提供する準備ができています。小規模な実験室アプリケーションであっても、大規模な産業プロジェクトであっても、当社はお客様のニーズを満たす製品と専門知識を備えています。
参考文献
- 『バルブ ハンドブック』、エリック P. コリアー著
- 『フロー制御ハンドブック』、ミルトン・ベイチョック著
- ニードルバルブに関するメーカーの技術文書
