流体制御システムに関しては、適切なフロー方向を確保し、逆流を防ぐ上でバルブが重要な役割を果たします。信頼できるチェックバルブサプライヤーとして、チェックバルブのさまざまな側面についての問い合わせを受けますが、頻繁に発生する質問の1つは、「操作中のチェックバルブのノイズレベルは何ですか？」このブログ投稿では、このトピックを掘り下げて、チェックバルブのノイズレベルに影響を与える要因と、サプライヤーとしてのこれらの懸念に、高品質で静かな操作チェックバルブを提供する方法を調査します。
バルブのチェックを理解します
ノイズレベルについて議論する前に、チェックバルブが何であるかを簡単に理解しましょう。チェックバルブは、流体が一方向のみに流れるようにする機械的デバイスです。それらは、水処理、石油とガス、化学処理、HVACシステムなど、幅広い産業で一般的に使用されています。スイングチェックバルブ、リフトチェックバルブ、ボールチェックバルブなど、さまざまな種類のチェックバルブがあり、それぞれ独自の設計と動作原理があります。

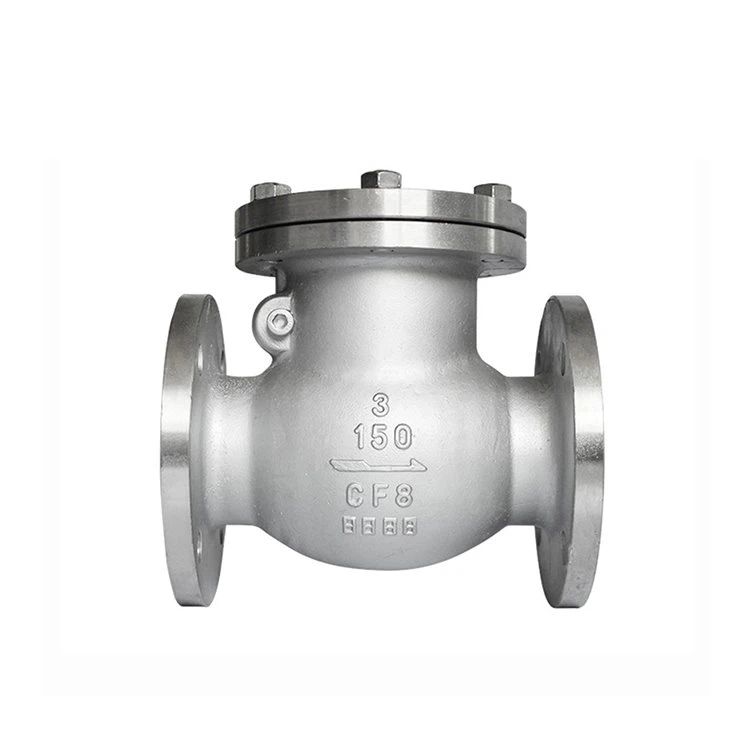

例えば、ステンレス鋼チェックバルブ耐食性 - 抵抗特性のために人気のある選択肢であり、流体が腐食性である可能性のあるアプリケーションに適しています。同様に、SSリフトチェックバルブ信頼できるシーリングで知られており、高圧システムでよく使用されます。
チェックバルブのノイズレベルに影響する要因
操作中のチェックバルブのノイズレベルは、いくつかの要因の影響を受ける可能性があります。
1。フロー速度
ノイズレベルに影響を与える主な要因の1つは、チェックバルブを通過する流体の流速です。流速が高い場合、バルブ内で乱流とキャビテーションを引き起こす可能性があります。乱流は、流体の流れが不規則になったときに発生し、渦と渦を作り出します。一方、キャビテーションは、流体の圧力が蒸気圧を下回り、蒸気泡の形成と崩壊を引き起こすと発生します。乱流とキャビテーションの両方が大きなノイズを生成する可能性があります。
たとえば、流体が非常に高速で流れているパイプラインでは、チェックバルブは大きな、シューという音、またはガタガタ音を立てることがあります。これを緩和するには、高流量アプリケーション向けに最適化されたデザインを備えたチェックバルブをお勧めします。これらのバルブは、乱流を減らし、キャビテーションを防ぐために設計されているため、ノイズレベルを最小限に抑えます。
2。バルブ設計
チェックバルブの設計は、ノイズレベルを決定する上で重要な役割を果たします。異なるバルブ設計には、さまざまな流れの特性とシーリングメカニズムがあり、動作中に発生したノイズに影響を与える可能性があります。
たとえば、スイングチェックバルブには、流体の流れで開いて閉じたヒンジ付きディスクがあります。ディスクが適切にバランスが取れていない場合、またはヒンジメカニズムが緩んでいる場合、ディスクを羽ばたかせたり振動させたりしてノイズを引き起こす可能性があります。対照的に、リフトチェックバルブには、バルブを開閉して閉じるために直線的に移動するディスクがあります。滑らかな移動ディスクを備えたウェル - 設計されたリフトチェックバルブは、より静かに動作できます。
私たちのステンレス鋼チェックバルブ滑らかな流体の流れと最小限のノイズを確保するために、精度で設計されています。内部コンポーネントは、乱流を減らし、不必要な振動を防ぐために慎重に設計されています。
3。流体特性
粘度、密度、温度などの流体の特性も、チェックバルブのノイズレベルに影響を与える可能性があります。高粘度液は、バルブを流れるためにより多くの力を必要とする場合があり、乱流と騒音の増加につながる可能性があります。同様に、高密度の流体はバルブ成分により多くの圧力をかける可能性があり、それらを振動させてノイズを生成します。
温度は、流体特性にも影響を与える可能性があります。たとえば、温度の変化により、流体が拡張または収縮する可能性があり、流れの特性が変化し、ノイズレベルが増加する可能性があります。これらの要因は、お客様にチェックバルブを推奨する際に考慮し、バルブがアプリケーションの特定の流体特性と互換性があることを確認します。
4。システム圧力
流体システム内の圧力は、もう1つの重要な要素です。高圧システムは、チェックバルブコンポーネントにより多くのストレスをかける可能性があり、ノイズの増加につながります。バルブが高い圧力を処理するように設計されていない場合、漏れや不適切なシーリングが発生する可能性があり、その結果、口sightやシューという音が生じる可能性があります。
さまざまな圧力評価に耐えるように設計されたさまざまなチェックバルブを提供します。システム圧力に適したバルブを選択することにより、お客様がノイズレベルを下げ、バルブの信頼できる動作を確保することができます。
チェックバルブのノイズレベルの測定
チェックバルブのノイズレベルを正確に評価するには、特殊な機器が必要です。サウンドレベルメーターは、一般的にデシベル（DB）のノイズを測定するために使用されます。これらのメーターは、操作中にチェックバルブの近くに配置して、音の強度を記録できます。
サウンドレベルメーターの使用に加えて、チェックバルブで臨床検査を実施して、ノイズパフォーマンスを評価します。これらのテストは、制御された条件下で実行され、異なる流量、圧力、および流体特性をシミュレートします。テスト結果を分析することにより、潜在的なノイズの問題を特定し、バルブ設計を改善することができます。
チェックバルブのノイズレベルを低下させます
チェックバルブサプライヤーとして、私たちはお客様に静かな動作バルブを提供することに取り組んでいます。ノイズレベルを下げるために使用する戦略のいくつかは次のとおりです。
1。最適化されたバルブ設計
私たちは、チェックバルブの設計を継続的に改善するために、研究開発に投資しています。当社のエンジニアは、高度な計算流体ダイナミクス（CFD）ソフトウェアを使用して、バルブ内のフローパターンを分析し、乱流とノイズを減らすことができる領域を特定します。バルブ本体、ディスク、およびその他の内部コンポーネントの形状を最適化することにより、より合理化されたフローを達成し、ノイズの生成を最小限に抑えることができます。
2。高品質の材料
材料の選択は、チェックバルブのノイズレベルにも大きな影響を与える可能性があります。私たちは、耐久性と低ノイズ特性で知られているステンレス鋼や真鍮などの高品質の材料を使用しています。これらの材料は、流体の流れの摩耗に耐え、振動と騒音の可能性を減らすことができます。
3.適切なインストール
チェックバルブの適切な取り付けは、ノイズを減らすために不可欠です。お客様に詳細なインストール手順を提供し、バルブがパイプラインに正しく取り付けられるようにします。これには、バルブが適切に整列し、接続が緊密であり、バルブコンポーネントに過度のストレスがないことを確認することが含まれます。
結論
動作中のチェックバルブのノイズレベルは、流速、バルブ設計、流体特性、システム圧力など、いくつかの要因の影響を受けます。チェックバルブサプライヤーとして、顧客に静かな動作バルブを提供することの重要性を理解しています。最適化されたバルブ設計、高品質の材料の使用、適切な設置により、ノイズレベルを効果的に低減し、チェックバルブの信頼できるパフォーマンスを確保できます。
液体制御システムのチェックバルブが必要であり、ノイズレベルに懸念がある場合は、相談のためにお問い合わせください。当社の専門家チームは、アプリケーションに適したバルブを選択し、ノイズを最小限に抑えるためのソリューションを提供するお手伝いをさせていただきます。
参照
- SL DixonとCA Hallによる「ターボマチナリーの流体力学と熱力学」
- ロバート・K・ルートヴィヒによる「バルブハンドブック」
